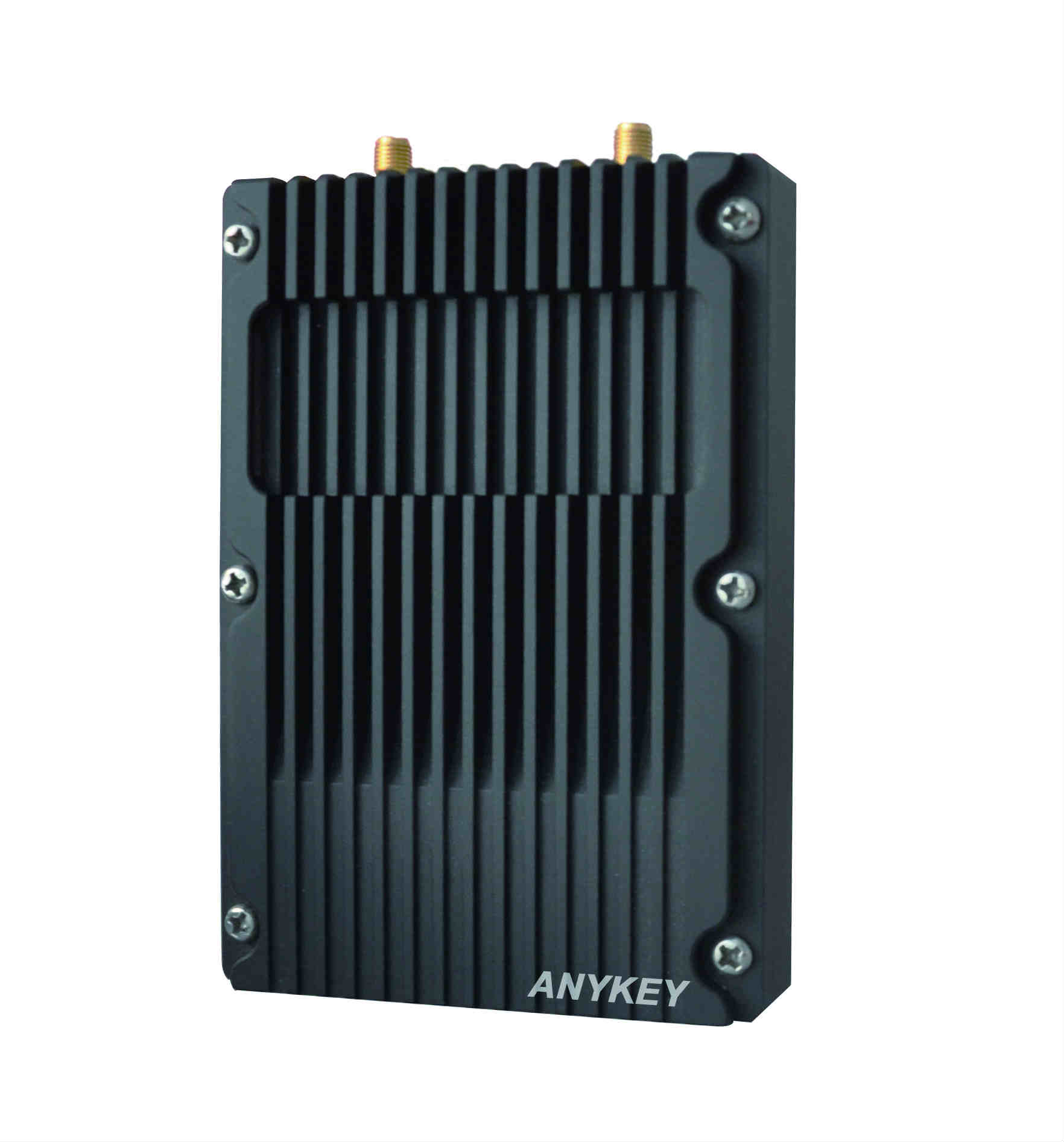

AKDS700高速宽带扩频电台

2021-3-12 11:21:29

Anykey-AKDS系列扩频电台
  • PDF文档下载:
  • 应用方案下载:
  • 产品手册下载:

特点
  • 性能优异:IP内核,系统可扩展性强!基带加密,传输安全!DSSS直序列扩频和OFDM正交频分复用两种调制模式,稳定可靠,系统误码率低。
    设置灵活:可工作在点对点模式(PTP)和点对多点模式(PTM) !软件无线电,可设置频率,扩频码!
    坚固耐用:室内室外分离设计,减少馈线信号损耗,安装简单!
    抗干扰:抗多径干扰! 在干扰严重,传输路径阻挡的环境下表现优异!
    非视距通信:工作在短波频点,具有非视距通信能力,可以穿透树林,桥梁,厂房及非密集楼群。
    支持协议:支持modbus协议! 简介Anykey数传电台是基于软件无线电技术,嵌入式设计,基于linux的软件平台,采用DSSS直接序列扩频技术,调制方式是BPSK,QPSK等数字调制技术的宽带网络电台。 从频谱仪上分析可以很明显的看出,Anykey-DS系列扩频电台,在2M速率的时候,信道带宽占用为4Mhz,其他的数传电台,信道占用带宽为25Khz.这是最简单的区别。
技术指标
通信距离 ≥25km(传输条件:通视无障碍)
应用模式 一个主站对4个从站(子站)和一个从站对一个从站
工作频率 760~780MHz TDD时分双工
信道带宽 5MHz,10MHz ,20MHz(软件可调)
接收灵敏度 -92dBm±1.5dB(6Mbps)
发射功率 28dBm±1.5dB(具有功率分档:100%,75%,50%,25%,12.5%)
工作模式 点对点和点对多点模式
通信方式 OFDM多载波调制/DSSS直接序列扩频 TDD时分双工
通信内容 数据通信,话音通信
调制方式 QPSK,BPSK,16QAM,64QAM/OFDM;CCK,DBPSK,DQPSK/DSSS
话音接口 每站一个,主站可以与多个从站通话,且主站具有通拨功能
数据接口 RS-232串口和RJ-45以太网口,每站每种接口为一个,主站可以与多个从站通信
接口速率 RS232/485:2.4、4.8、9.6、19.2、38.4、56、57.6、115.2kbps,以太网:10/100M自适应可以根据需要进行64K为单位的上下行带宽分配。保证每一点速率大于6M(上行或者下行)
空中速率 最高24Mbps
组网方式 轮询/CSMA/CDMA等
Modem模式 能够兼容有线Modem的AT指令集
自动检测 具有设备状态显示功能和信号检测功能
电源 DC:9~18V(可订制)AC:110~280V
电源接口 GX12-Y X2(DC),BH4.855.035A(AC)
工作温度 -40℃~+60℃(室外单元)-10℃~+55℃(室内单元)
储存温度 -40℃~+65℃
相对湿度 (95±3)%(温度为40℃±2℃时)
随机资料
随机资料 数量
无线数字系统技术手册 每个系统1册
微波电台技术手册 每台1册
全向天线技术手册 每付1册
定向天线技术手册 每付1册
电源适配器技术手册 每台1册
配置软件光盘 1碟
专用工具、必须的附件 按系统配置
合格证 1份
IP、MAC地址标签 1份
QC标签 1份

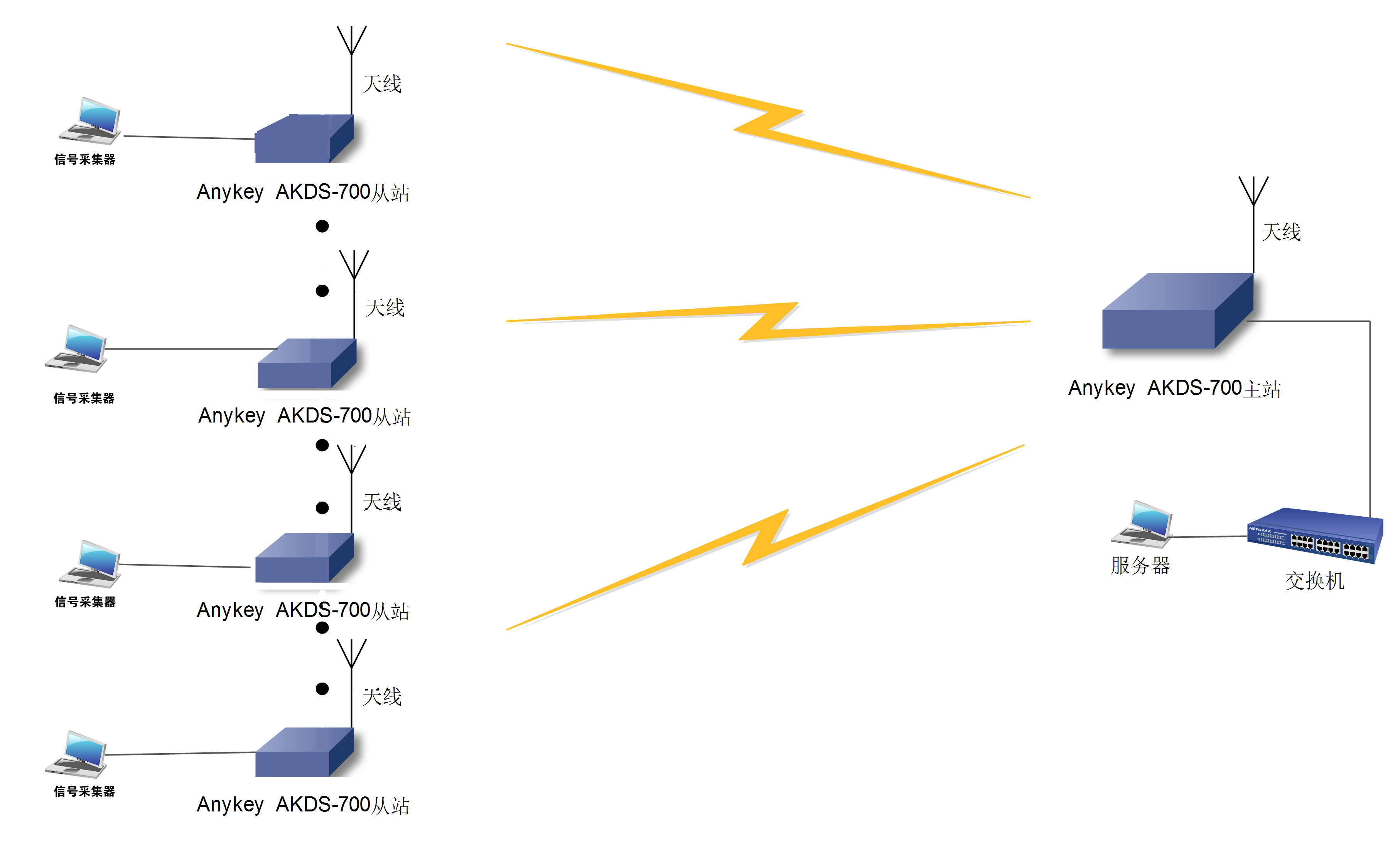

应用拓扑图
