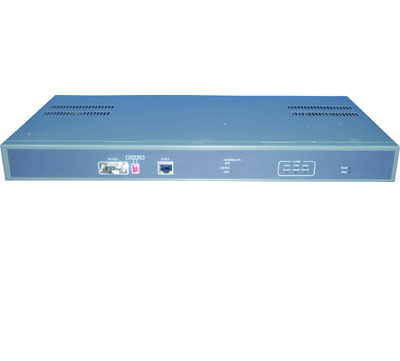

Anykey-GM-2E微波扩频E1传输设备

简介 AnyKey-GM-E1无线传输设备。本设备可在一路以太网上及1~4路E1链路。E1信号源自PCM编码时分复用技术，以2048kbit/s恒定速率传送信息，俗称"2兆口"；时分复用技术具有带宽固定，传输时延小而稳定，信号定时透明度高，抖动、漂移小等特点，适合于话音、图像等对传输实时性和定时稳定性要求高，但通常可以容忍程度的传输误码的应用。基于OFDM调制的微波技术具有更高的复用效率，适合于对时延要求不严格、通常不需要准确恢复定时信息，但对传输误码敏感（因而允许出错重传）的数据传输场合。过去，E1 PCM编码时分复用技术主要是用在光纤链路上传输。随着城市建设日益规范，大规模的破土动工的铺设光纤越来越麻烦和不可实现，急需要一种通过无线的方式传输PCM链路设备，为此，武汉信达易通科技有限公司开发了无线传输设备AnyKey-GM-E1。
特点1、ODU支持1+1 备份，保证重要应用链路。
2、采用正交频分复用方式调制（OFDM 16 QAM、64 QAM 、QPSK、BPSK），抗多路径干扰比较好。
3、支持集中网管，远程网管，方便大规模建网。
4、提供2路E1接口，符合G.703相关规定。
5、提供本端和对端LOS，AIS告警。
6、支持多种加密方式WEB ,AES,TKIP，传输更安全。
7、使用方便，即插即用，无需复杂设置。
8、相对于传统微波，体积更小巧，稳定性更高，功耗更低。

技术指标 室外单元（OUT DOOR） 频率范围 4.9GHz~6GHz 频段 中国: 5.725GHz～5.85GHz//免费频点，无需申请 欧洲(ETSI): 5.47GHz～5.725GHz 美国(FCC): 5.15GHz～5.35GHz; 5.725GHz～5.825GHz 射频输出功率（RF OUT） 18dBm 23 dBm 30dbm （APC自动功率控制） 射频接口 N型 数据接口 GX16-8/RJ45 接收灵敏度 -84dBm 调制方式 OFDM 16QAM、64QAM 、DQPSK、DBPSK 工作模式 点对点（PTP） 工作环境 工作温度：-40°C 至80°C 工作湿度 5% 至95%，无冷凝 室内单元（IN DOOR） 数据接口 一个DB9（网管接口） 一个DB9（OUTDOOR数据连接） E1接口 4个BNC(E1口匹配阻抗为75Ω时收和发的物理接口) 以太网接口 2个RJ45以太网接口 E1误码率 10*10(-9)@-65dB 电源接口 GX12-Y X2 （直流） BH4.855.035A（交流） （P1020915） 供电方式 POE远程线缆供电 电源 100-240VAC,50/60Hz （交流） 36~72VDC/1000mA （直流） ODU防雷,过流、过压、浪涌三重保护功能 IDU防雷,过压、浪涌保护功能 ODU防护等级： IP68 线缆 85m （标准） 包装清单   名称 数量 单位   设备 1 台   电源适配器 1 个   电源线 1 根   POE模块 1 个   卡具 1 套 附件包 样品线 1 根 水晶头 2 个 防水头 1 个 合格证 1 张   IP、MAC地址标签 1 个   QC标签 1 个
