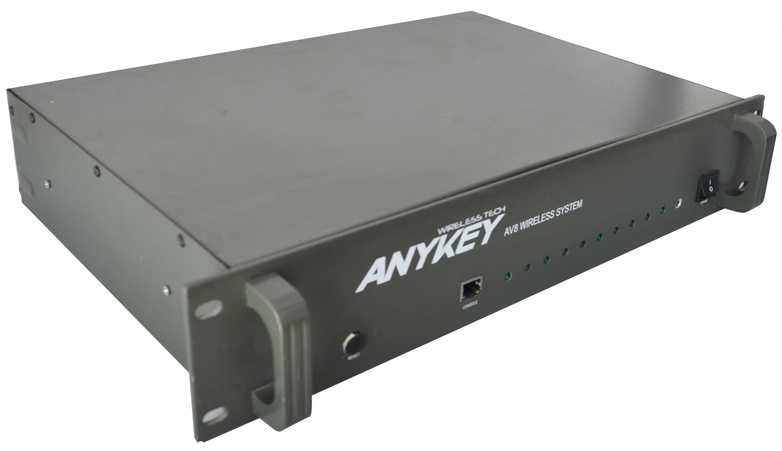

AV8非视距远距离视频+网络传输系统

简介   Anykey-AV8远程无线数字多业务传输系统是采用无线数字扩频技术和IP传输协议，实现非视距动中通双向IP无线网络，采用了一系列先进的调制解调技术(QAM)、信道编解码技术(OFDM)、差错控制技术(Hybrid FEC-ARQ)，并结合数字图像压缩等多媒体网络传输技术，能够在高速移动环境下实现高清晰视频、语音、IP数据流等基于TCP/IP网络应用业务的实时、演习，自然灾害，公共突发事件时组建临时无线多业务通信系统，满足现场救援，指挥调度的通信需求。 特点1、快速组网：根据作战、训练以及演习的需要，可以非常快速的通过无线方式组建战术网络，相比传统的微波通信方式，拥有更高的机动性和灵活性。
2、多路音视频数据实时传输：通过快速战术组网，可组建一个临时局域网，每个终端的图像和数据都能实时的被传输到指挥中心的电脑和大屏幕上，便于各级指挥员和教练员掌握训练和演习的实时情况。
3、数据的处理和存储：每个终端都能将音视频数据回传到指挥中心存储起来，以便于后期的查阅和点评。
4、IP网络构架：支持多路IP数据，语音和视频等的传输。
5、动中通：支持高速移动状态下的稳定数据传输。
6、可自组网的无线Mesh网络：支持多种网络拓扑结构。无线Mesh网络是让网络中的每个节点都可以发送和接收信号。可以间接实现非视距无线传输功能。
7、高带宽：最高支持20Mbps带宽，满足更多应用。
8、超远距离传输：根据使用环境，单条链路无中继可以达到最远100km以上的传输距离（视距环境）。
9、双向网络通信：支持音视频和数据的双向传输。
10、点对多点：根据客户需求，可实现一点对多点的通信方式。
11、自动频率调制：自动进行在工作频率下调制，不需要人工干预。提高了通信稳定性。
12、自动功率控制：APC自动功率控制功能，能够在恶劣通信条件下调整自身功率。
13、抗干扰性强：系统抗干扰性强，误码率低，实现通信。
14、高安全性：支持多种加密机制，动态的为每路通道生产加密密钥并进行验证，并可接驳军用加密机。
15、GPS天线定位：通过GPS定位辅助系统可以完成快速定位定向天线。
16、高集成度：高集成度一体化设计，可同时实现多路语音传输、视频传输和数据传输。
17、扩展性强：可扩展IP电话、GPS定位、加密机连接等多种实际应用。
18、可靠性高：军工品质，抗震性强，可在恶劣环境下连续正常工作。

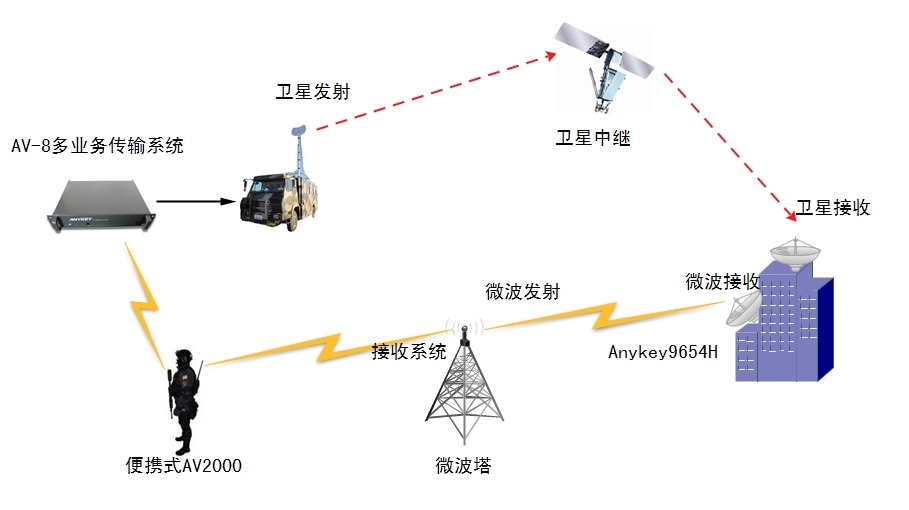

技术指标 以太网接口 IEEE802.3 10/100M自适应 RJ45接口 音频模式 Stereo，Joint，Dual，Monostudo 38K 数据接口 RS232 TTL RS232 CMOS RS232/485：2.4 kbps、4.8 kbps、9.6 kbps、19.2 kbps、38.4kbps、56 kbps、57.6kbps、115.2kbs(全双工,透明) RS-232/V.24,DB-9F,DCE RS-232/V.24,DB-9M,DCE/DTE 数据带宽 <=20M（实际带宽） 电话中继接口 1O口 RJ11 90V 两线制 频率范围 776Mhz -- 780Mhz 902Mhz -- 928Mhz 2.412Ghz -- 2.485Ghz 3.400Ghz -- 3.700Ghz 5.725Ghz -- 5.850Ghz 频率稳定度 (+-)2.5x10(-6) RF发射功率 1Mbps -- 24Mbps 28dBm（+/-1dB）（更大功率可定制） 调制方式 DSSS/OFDM RF接收灵敏度(DSSS) 1Mbps -95 dBm +/-1dB 2Mbps -93 dBm +/-1.5dB 6Mbps -91 dBm +/-1.5dB 10Mbps -90 dBm +/-1.5dB RF接收灵敏度(ODFM) 6Mbps -92 dBm +/-1dB 9Mbps -91 dBm +/-1.5dB 12Mbps -91 dBm +/-1.5dB 18Mbps -88 dBm +/-1.5dB 24Mbps -84 dBm +/-1.5dB 覆盖距离 非视距/视距理论距离100KM以上，项目实际测试过70KM以上稳定传输 工作温度 -40至+80 机械性能 接口强度/抗震/耐湿度/电磁干扰等符合国军标 电源供应 供电方式:220V AC/12V DC 组网标准及方式 TCP/IP，点对点，点对多点，自由中继 移动速度 ≥350km/h（实测） 设备分类 背负车船机载通用 包装清单   名称 数量 单位   网桥 1 台   电源线 1 根   卡具 1 套 附件包 样品线 1 根 水晶头 2 个 防水头 1 个 合格证 1 张   IP、MAC地址标签 1 个   QC标签 1 个 应用拓扑图及典型应用案例实景图
