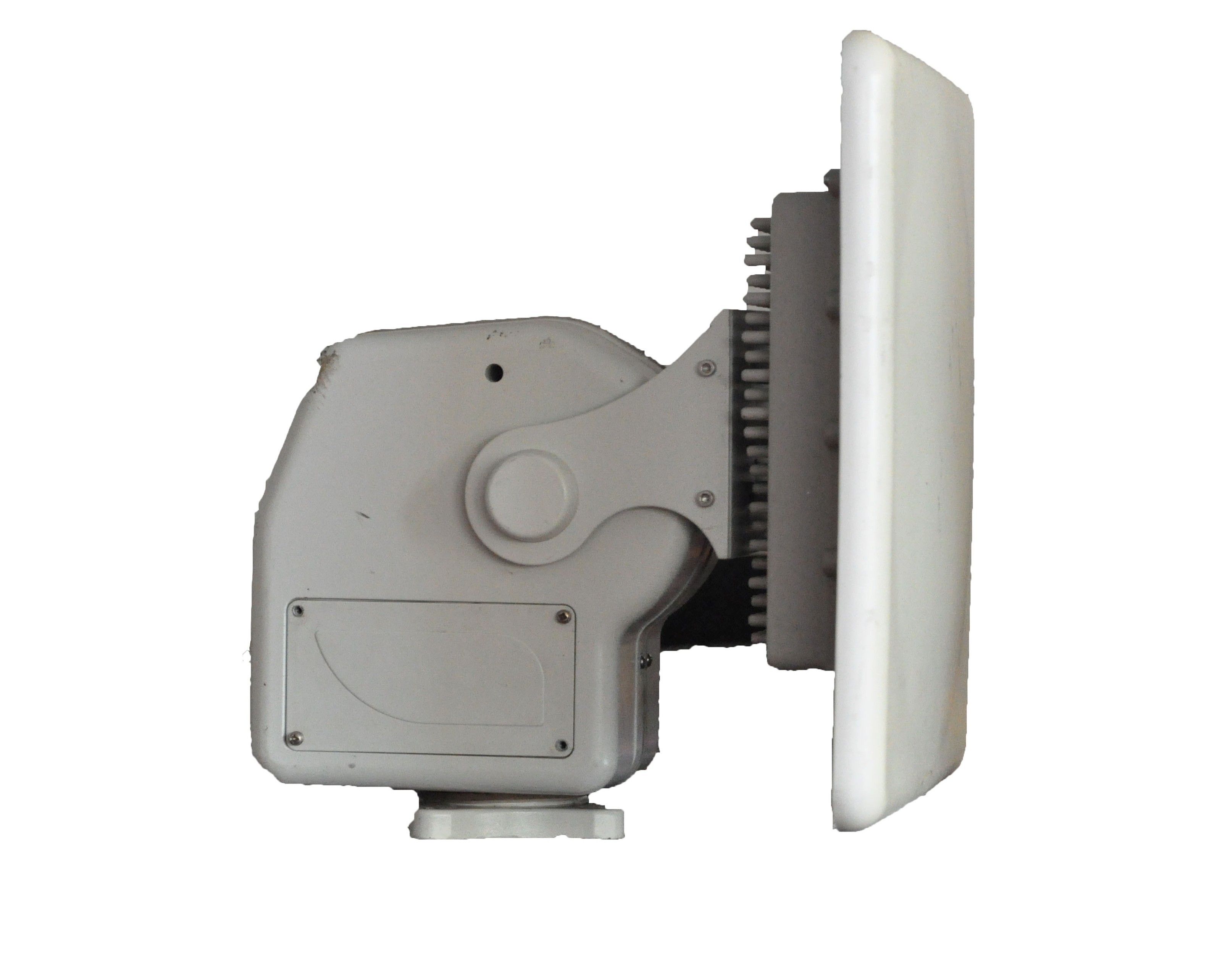

微波自动跟踪天线Anykey-ACA

2014-2-8 17:15:33

Anykey系列无线网桥
  • PDF文档下载:
  • 应用方案下载:
  • 产品手册下载:

简介
Anykey-ACA天线自动跟踪系统是一款全自动天线对准自动跟踪系统,和卫星的自动跟踪系统不一样。是一种跟踪地面广播、电视、微波、移动通信基站、无人机的自动跟踪系统。同时使用开放的控制协议及云台,使其可以适应各种不同类型天线的自动跟踪,例如八木定向天线、平板天线、球面反射天线等。
定向天线由于能量集中,增益高,波束角窄,对其他的干扰较小,一般用于固定定点微波传输,移动物体一般使用全向天线,如我们使用的手机、车载数字电视。移动物体使用定向天线无法解决天线的自动跟踪对准问题。故此,Anykey研发了天线自动跟踪系统,很好的解决了此问题。 Anykey-ACA天线自动跟踪系统自动跟踪天线提供一种地面广播、电视、微波、移动通信基站的自动跟踪系统。系统采用传统的云台作为驱动机构,简单、通用性强。克服了其他的自动跟踪系统需要复杂的、特定的驱动机构,采用标准的云台控制协议,可以很方便的更换不用的云台,适用于车载、船载场合。安装各种类型的天线。
特点 1.通过指示灯、串口及液晶屏多种输出设备,给出罗盘、GPS、云台等部件的数据和状态,以及天线位置等重要信息。
2.具有可选择的罗盘硬磁补偿功能。
3.用软件算法筛除罗盘和GPS的异常数据。
4.天线需要转动的角度计算精确,误差小于1度。
5.具有防止静态条件下天线反复转动的机制,以及防止天线电缆绕线的机制。
技术指标
卫星搜索时间 <5分钟
自动跟踪速度 7.5°/秒 20°/秒(根据不同的伺服平台而定)
单次跟踪时间 <72秒
水平角度对准误差 ±5度
天线馈线缠绕角度 <360度
输入功率 24VAC
工作温度 -10~55℃
工作湿度 10%~90%

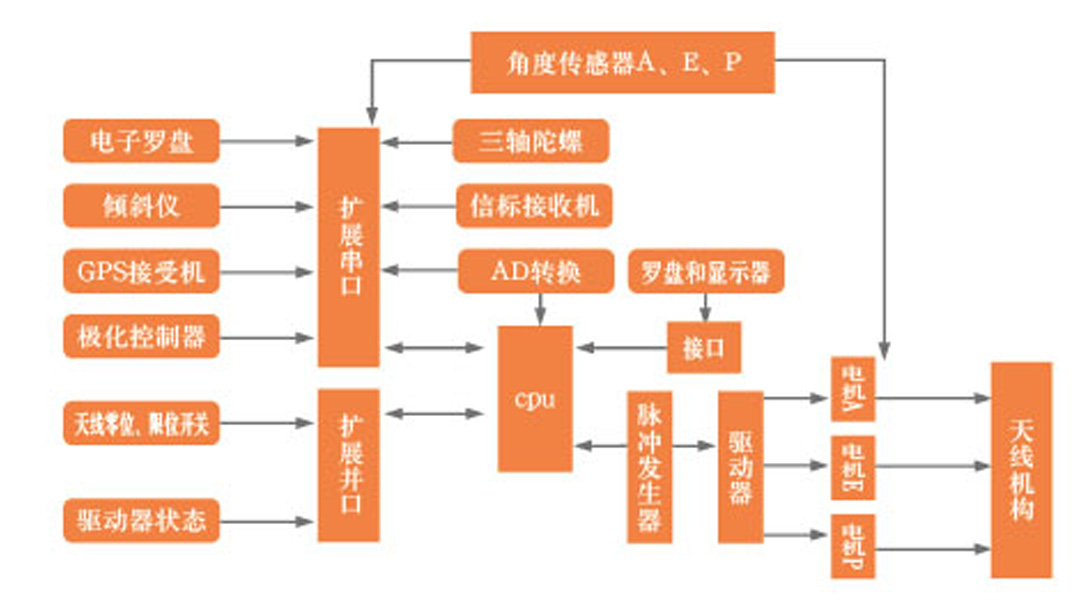

 原理架构图
