2.4米电动卫星天线ANSCE(Ku)-240B

2013-12-17 17:33:53



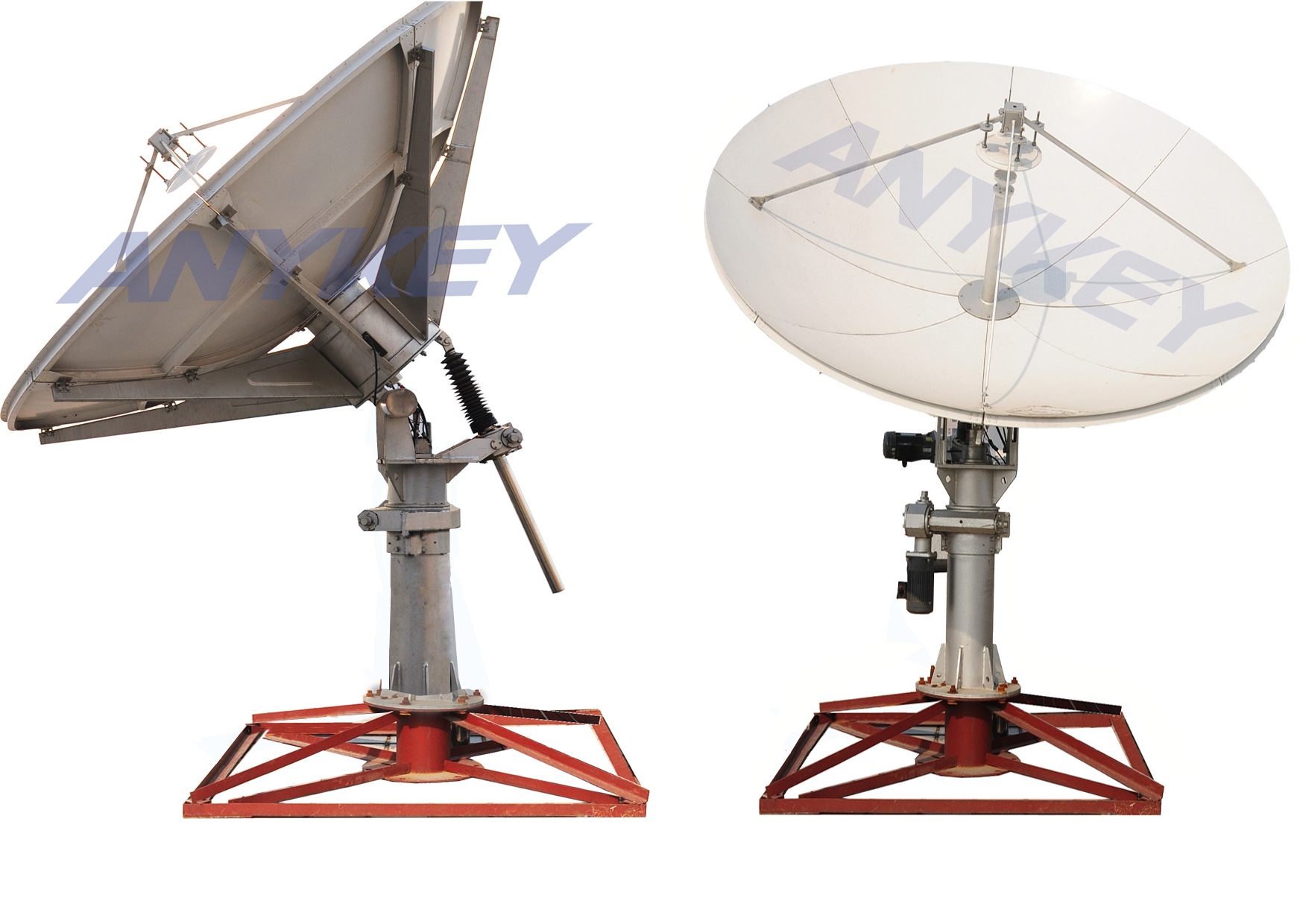

卫星天线ANSCE(Ku)-240B介绍



   2.4米电动卫星天线ANSCE(Ku)-240B是一款环焦后馈式电动卫星天线,广泛应用于石油钻井平台,卫星地面站等卫星通信领域。天线具备方向,俯仰,极化三姿态调节功能,调节精度0.03°,对星精确。

型号

ANSCE(Ku)-240B

Ku波段

接收

发射

工作频段,GHz

10.9512.75

13.7514.5

天线增益,Mid-banddBi

47.8

 49.1

极化

线

交叉极化鉴别率(on axis)dB

35

33

35

33

圆极化轴比

电压驻波比

1.25

1.25

噪声温度

仰角      10°

          30°

          50°

48°K

38°K

34°K

3dB波束宽度,Midband

0.67°

0.59°

GT(El>10)

27.1dB/°K

(70°I,NA)

馈源插损,dB

025

0.2

功率容量,KW

2

接口

WR75

WR75

收发隔离,Tx to RxdB

85

旁瓣    First Sidelobe

90Peaks under Following Envelop

-14dB

29-2510g Ө(10Ө<20

机械特性

天线口径

  24 m

天线类型

环焦型天线

天线座架形式

俯仰/方位

 反射面精度(RMS)

 ≤0.4mm

天线指向范围

方向

卧仰

极化

0°~360°,±10°(连续)

0°~90°(连续)

360°(连续)

天线转动方式

手动及电动

环境特性

工作风速

72km阵风97kmh

不破换风速

216kmh

环境温度

-40℃~+60

相对湿度

100%

太阳辐射

1135Kcalhm²

地震

0.3g水平,0.15g垂直

冰雪载荷

13mm裹冰正常工作;

25mm裹冰不破坏

天线结构尺寸图

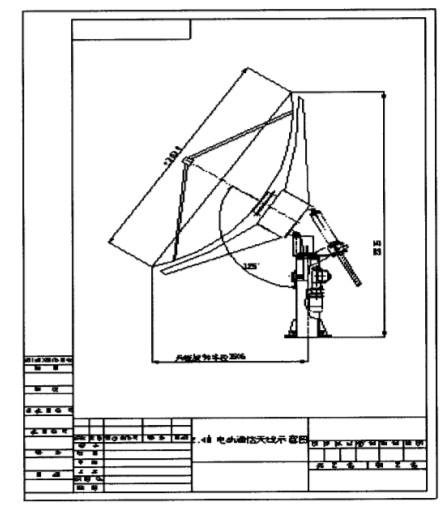

1)天线结构图

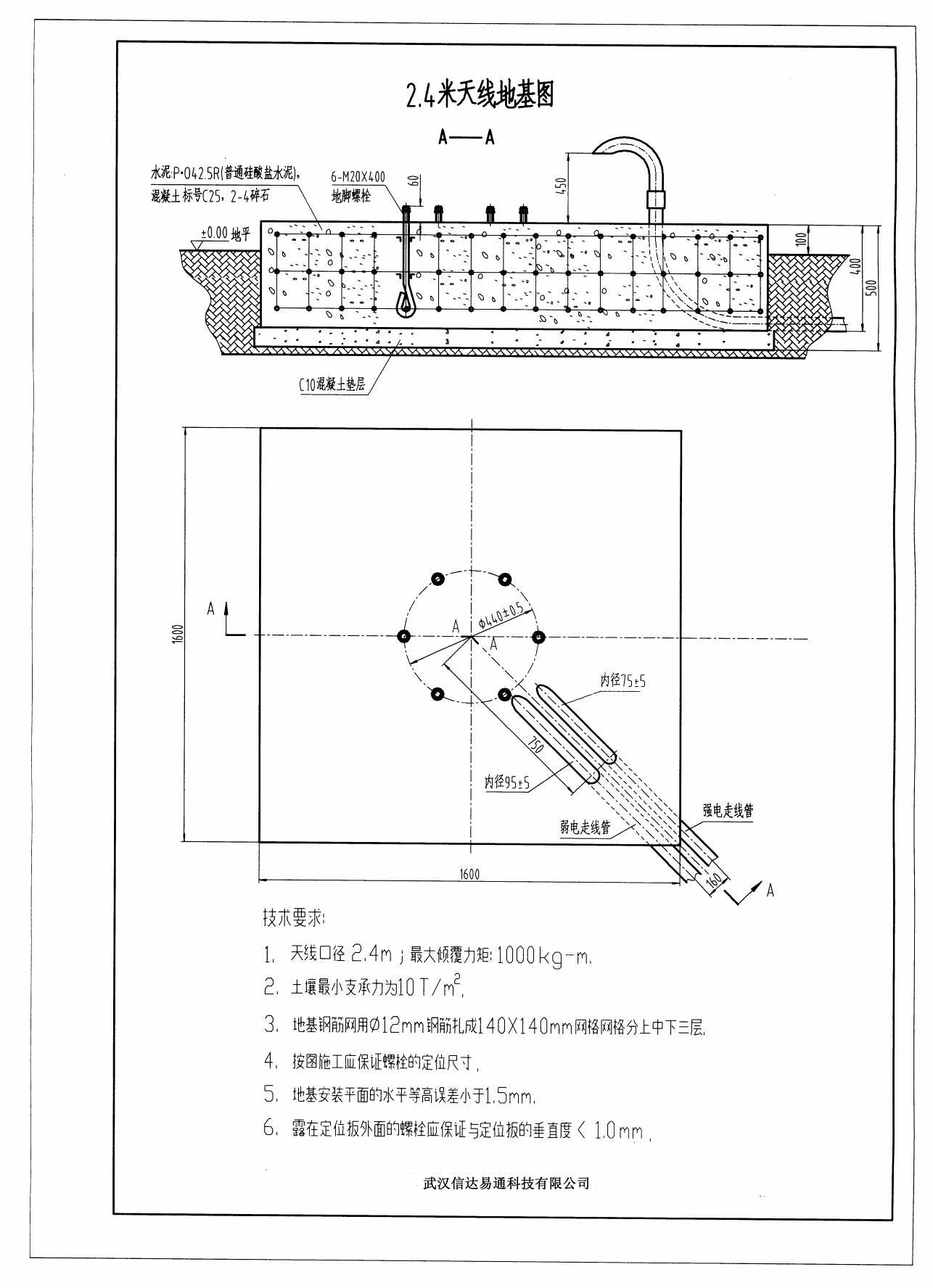

2)底座加工图
