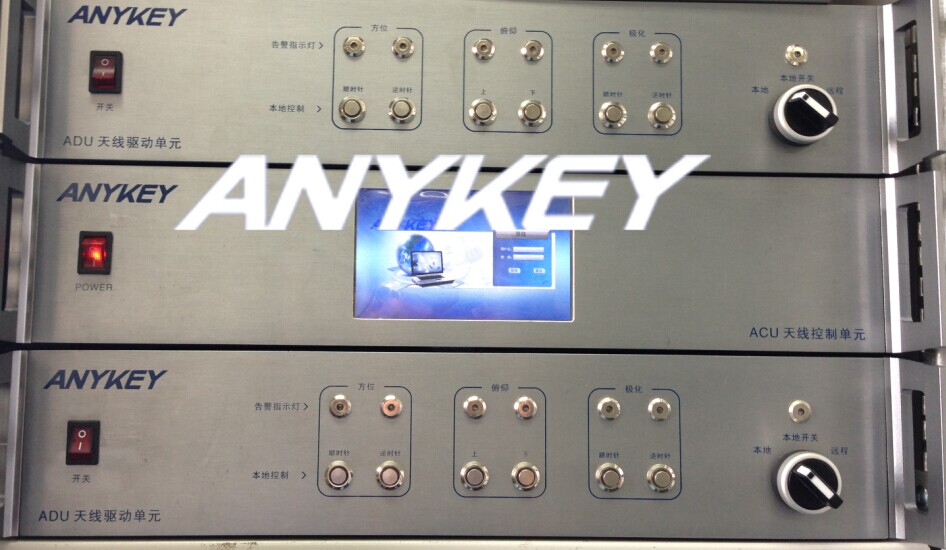

Anykey 9220系列天线控制器

2014-9-1 11:13:56



1、天线控制系统









1) 主要功能

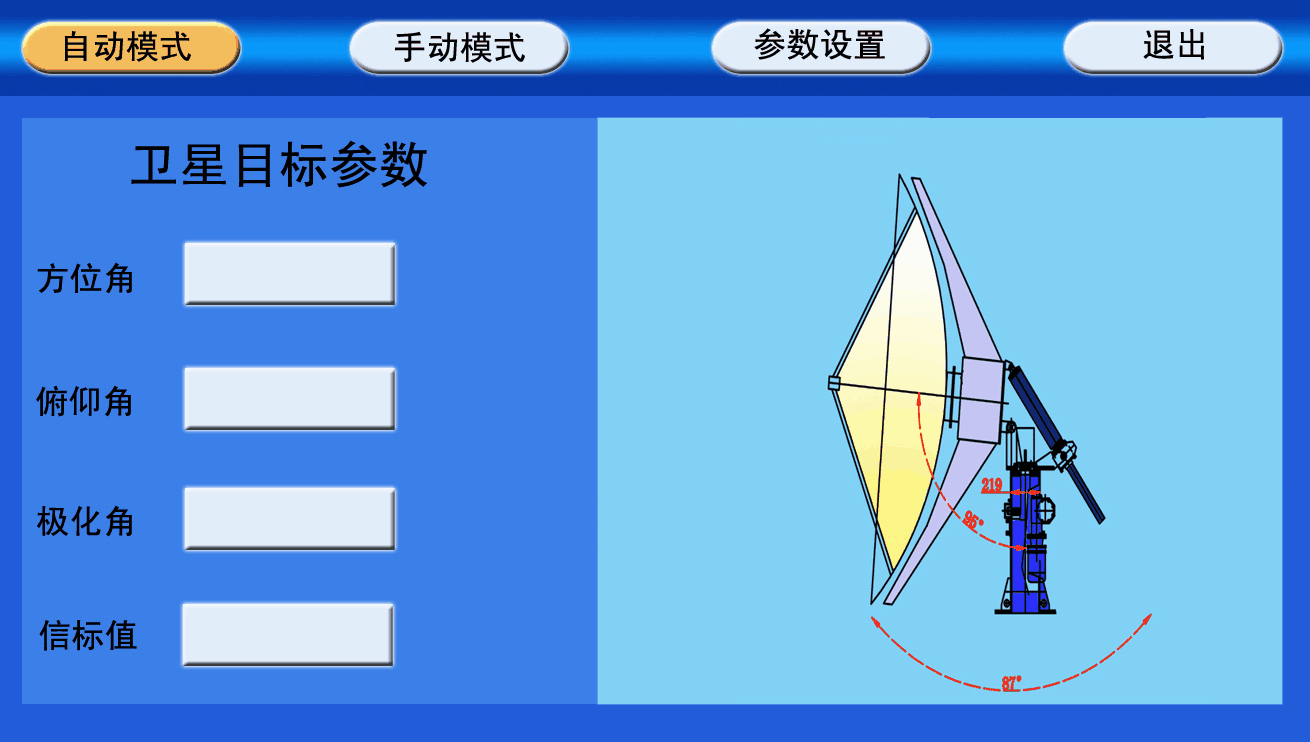

◇ 天线实时位置显示:ACU根据天线方位、俯仰和极化轴的位置,进行角度编码,并把方位、俯仰和极化角度显示在触控屏上,在触控屏上可以实时查看天线姿态

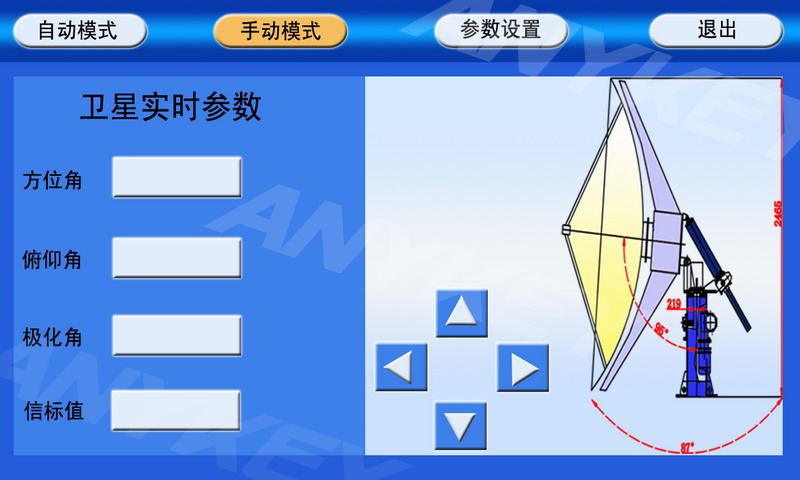

◇ 手动控制:通过ACU面板上触摸屏的控制,可使天线在顺时针(cw)、逆时针(ccw)、上抬(up)或下俯(down)方向上转动;





◇位置指定:ACU既可根据所指定的卫星代号使天线自动转向目标,又可在当前指向的基础上,根据输入的角度偏移量,使天线偏移一定的角度后自动停止;

◇步进跟踪:ACU可根据跟踪接收机提供的信号电平的大小,使天线自动跟踪目标;


◇线极化/圆极化转换:一键切换线极化/圆极化状态;


◇极化面调整:通过ACU面板触摸屏调整线极化极化角;

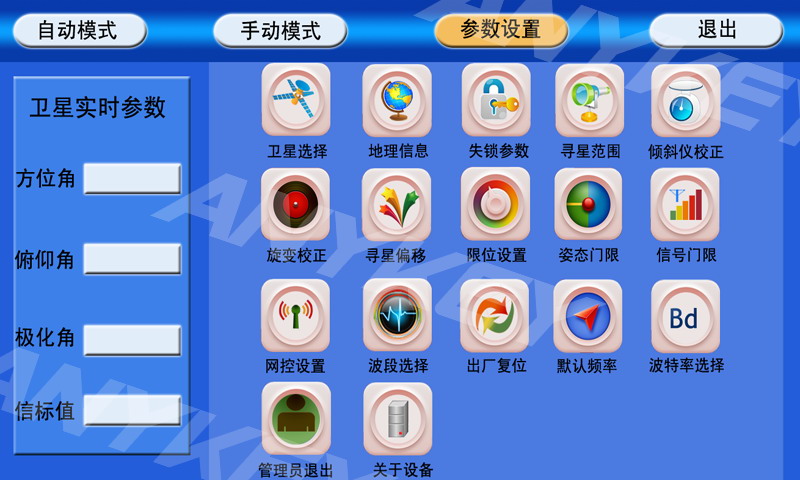

◇参数设置:用户通过面板上的触摸屏,按照ACU提供的菜单,可输入和修改各种工作参数。









◇双速驱动:采用三相交流变频调速器实现方位俯仰的双速驱动;天线可380V动力供电,也可以220V供电,适合各种供电环境。


◇控保装置:在方位、俯仰和极化运动范围极限位置处设有限位开 关,天线到达限位位置时停转并显示,此时只能使天线反向运动;在PDU箱体上设有急停开关,在紧急情况下,可迅速控制天线停转;

◇分控及远控功能:PDU具有本地控制天线运动的分控功能和由ACU远控功能。


2)
技术指标

角度显示范围

 方位和俯仰

0°~ 359.99°

 极化

0°~ 359.9°

角度显示分辨率

 方位和俯仰

 0.01°

   极化

 0.1°

角度显示精度

 方位和俯仰

±0.0°

 极化

 0.1°

跟踪精度

1/10 接收波束宽度

预置星数

 10颗卫星

驱动方式

方位和俯仰

三相交流及恒速

极化

单相交流恒速

驱动功率

方位和俯仰

500W

极化

 0.2KW

环境适应能力

室内

温度: +10℃~+30℃

湿度: 90%25℃)

室外

温度:-25℃~+45℃

湿度: 98%25℃)

 交流电源

电压

ACU 220V±10%

PDU380V±10% 三相五线

频率

50Hz





3、跟踪接收机

1) 功能

   该型号设备为步进跟踪接收机,它的任务是接收来自天线的信标信号,并将此信号进行放大、变频、锁相、对数检波,输出一

个只与输入信号强度成正比的直流电压,馈送给伺服系统,以驱动天线跟踪目标。





 输入电平

 -80dBm-40 dBm

输入阻抗

50Ω

输入频(70MHz

69.1 MHz70.9MHz(±200KHz

69.5 MHz70.5MHz(±600KHz

输入频率(L波段)

950MHz1750MHz(±250KHz

 频率捕获范围

窄带:±200KHz

宽带:±600KHz

频率步进

5KHz

捕获时间

800ms (±200KHz

 ≤3s (±600KHz)

输入驻波

1.5

输出直流电压

范围:010v

线性 ≤20%

输出直流电压斜率

0.16V/dB

环境条件

工作温度:-20℃~+60

储存温度:-30+70

湿度: 20%~85%

平均维修时间

 0.5小时(单机)

 机箱尺寸

标准19英寸,1U机箱
