迷你高清1080P无线数字图传AV1000-HD

2014-11-25 9:15:55

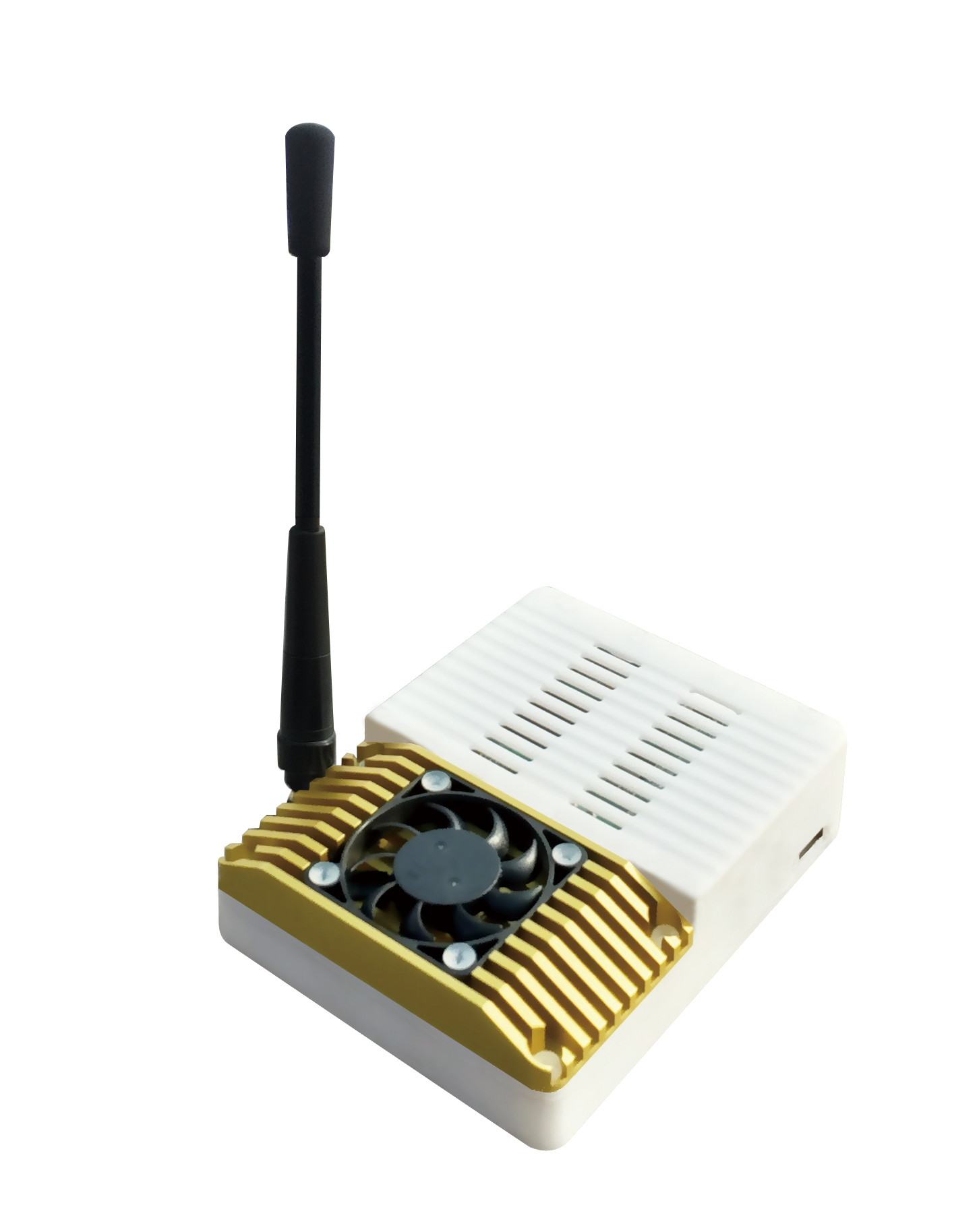

Anykey   迷你高清1080P数字图传传输系统AV1000-HD

  • PDF文档下载:
  • 应用方案下载:
  • 产品手册下载:

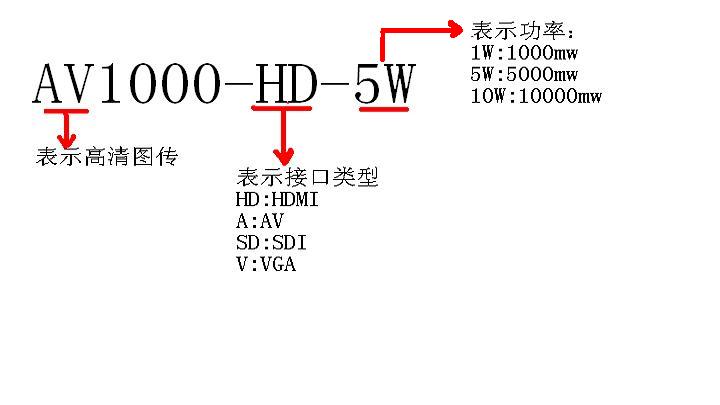

简介     AV1000-HD命名规则: HD代表接口形式,如HDMI、AV、SDI、VGA,1W代表发射功率,如1W、5W、10W。例如AV1000-HD-5W代表HDMI接口,功率为5W的图传。-WOT表示定制,用户可定制多种接口的设备。

     AV1000-HD迷你高清1080P数字图传传输系统,体积小、重量轻、纯数字、高清1080P,采用150~900MHz短波频点,系统绕射能力强,相比于2.4G频点,非可视传输性能好。采用H.264压缩编码,硬编硬解,系统延时小,地面站使用全向天线,天线无指向性,无需天线跟踪系统,传输距离即可达5~20km。完美实现实时的、抗多径、高速移动的数据、语音、图像传输。特别适合在无人机、高铁、动车、隧道、矿区等复杂环境的应用。

特点
1、采用国际先进水平的OFDM调制技术,即编码正交频分复用技术,是目前世界最先进和最具发展潜力的调制技术。
2、体积小巧,重量轻,小于100g,采用12V供电,适合各种小型飞行器。
3、采用150M-900MHz,频点,相对于DJI Lightbridge等2.4GHz的频段,绕射性及非视距性能能好,传输距离远。
4、全数字调制,多载波传输,移动性能好,地面站及飞行器双向高速移动依然能稳定传输
5、采用适用于飞机的偶极天线,回波小,对飞控系统、数传系统干扰小,适合即适合筋斗云 S1000等系列专业机型,也适合优迪U818A、DJI F550 风火轮、Phantom系列等大众机型


技术指标
工作频率 150~900MHz
最大输出功率 1W、5W、10W,可定制;
信道带宽 1/2/3/4/5/6/7/8MHz可选;
双工模式 单工单向
天线接口 N型50Ω
信道编码方式 OFDM
系统传输延时 <30ms
接收门限电平 灵敏度-92dBm(+/-1.5dBm)
传输距离 功率1W时,5~10km;功率5W时,10~30km;功率10W时,30~50km;
移动速度 时速200公里稳定接收
物理接口 HDMI、AV、SDI、VGA
输入分辨率  720x480 60I(NTSC)、720x576 50I(PAL)、720@50P、720@60P、1080@50I、1080@60I、
1080@24P、1080@25P、1080@30P、1080@50P、1080@60P
输出分辨率  720x480 60I(NTSC)、720x576 50I(PAL)、720@50P、720@60P、1080@50I、1080@60I、
1080@24P、1080@25P、1080@30P、1080@50P、1080@60P
控制接口 RS232
加密 AES加密方式
供电电源 12V
整机功耗 8~12W
工作温度 -40°C ~ 60°C
工作湿度 80%
包装清单
  名称 数量 单位
  发射机 1
  天线 2
  馈线 2
  接收机 1
  卡具 2
附件包 样品线 1
接头 2
防水头 1
合格证 1
  IP、MAC地址标签 1
  QC标签 1

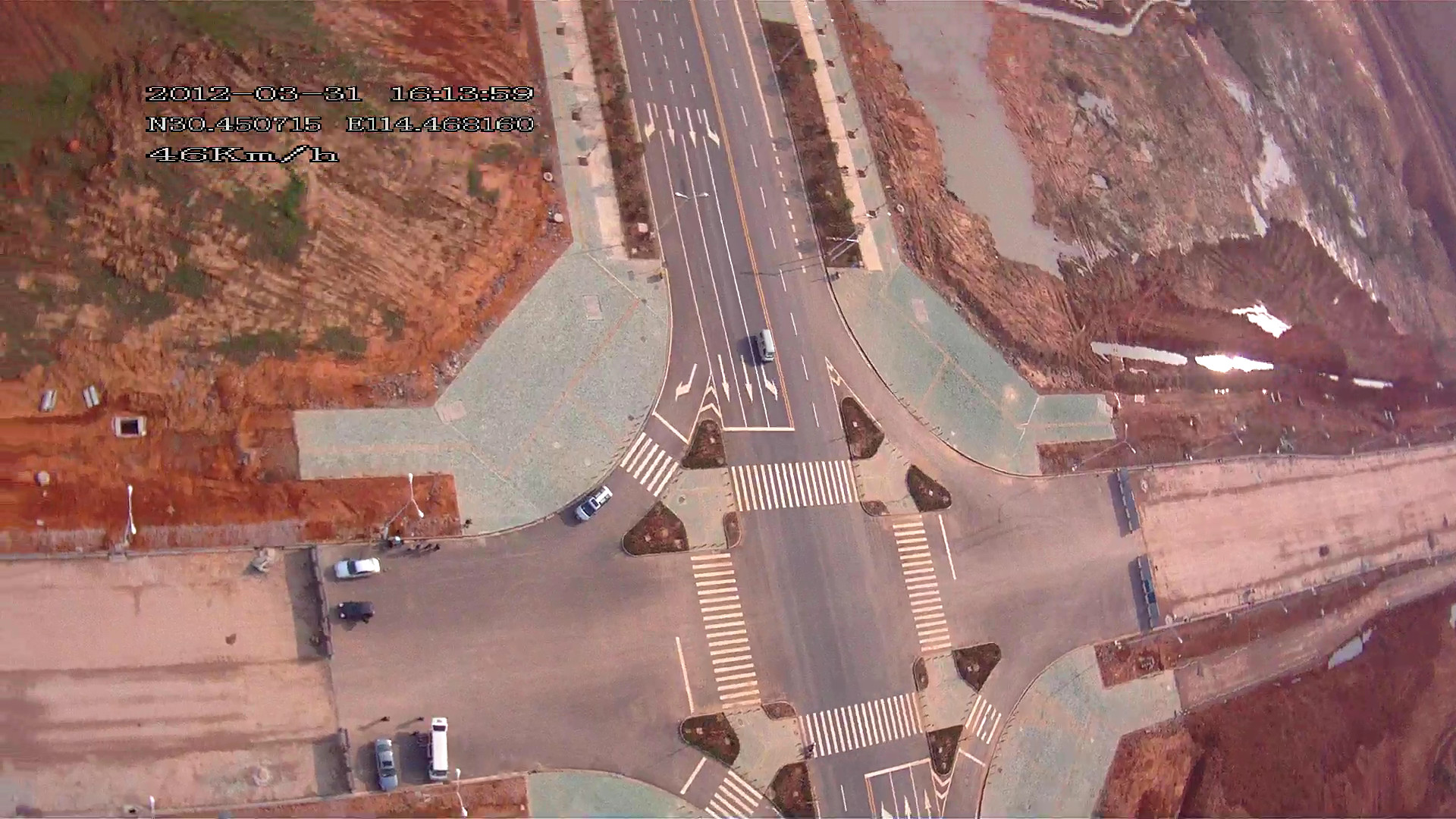

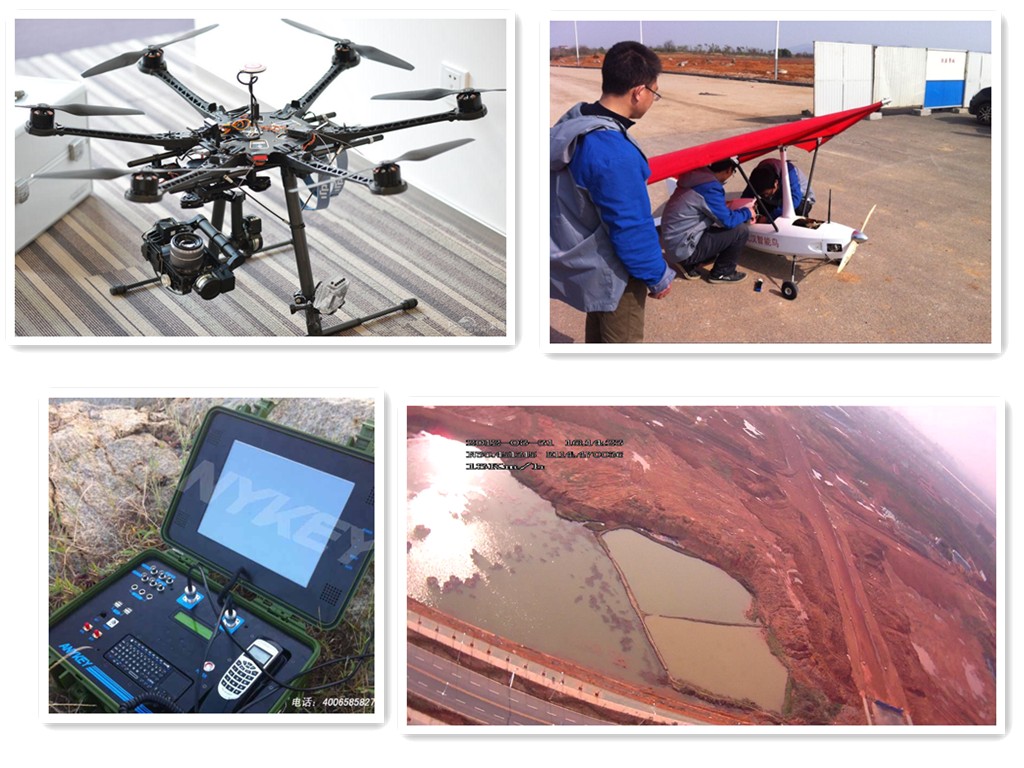

应用拓扑图及典型应用案例实景图
