1. 产品介绍
北斗三号短报文背负式终端（以下简称“终端”），型号AnykeyBD-98，采用分体式设计，终端位于背包内，天线立于背后竖直放置，充分保证在林区等遮蔽情况下的入站信号成功率。终端支持北斗三号短报文通信、北斗二号短报文通信和单北斗定位功能，内置大容量电池，可独立工作。广泛应用森林巡防、林区巡防等领域。
图1 产品实物图
2. 主要功能
●北斗三号区域短报文通信
●北斗二号区域短报文通信
●北斗位置报告
●一键报平安、一键报警、一键位置报告
●内置电池，工作时长36小时
●蓝牙无线连接，适配APP工作
3. 技术指标
表1 技术参数表
|
物理参数
|
|
|
尺寸
|
主机：200mm×135mm×48mm；
天线：φ150mm×70mm
|
|
重量
|
主机：≤1100g；
天线：≤375g
|
|
按键
|
SOS报警键；
报平安按键；
位置报告按键；
连续位置报按键；
开关机按键
|
|
RDSS性能指标
|
|
|
频点
|
S: S1、S2C
L: Lf0、Lf1、Lf2
|
|
接收门限功率
|
北斗二号：≤ -127.6dBm,
误码率：≤1×10-5
北斗三号:
a) 对于专用段24kbps信息帧，
误码率：≤1×10-5(信号功率-123.8dBm)
b) 对于专用段16kbps信息帧，
误码率：≤1×10-5(信号功率-127.5dBm)
c) 对于专用段8kbps信息帧，
误码率：≤1×10-5(信号功率-130.0dBm)
|
|
接收通道数
|
北斗二号：10
北斗三号：14
|
|
首次捕获时间
|
≤ 2s (95%)
|
|
失锁再捕获时间
|
≤ 1s (95%)
|
|
发射信号EIRP值
|
≥ 5dBW
|
|
RNSS 技术指标
|
|
|
频点
|
BD2 B1 1561.098MHz，GPS L1 1575.42MHz
|
|
首次定位时间TTFF
|
冷启动：≤35s
热启动：≤1s
|
|
重捕获时间
|
≤1s
|
|
定位精度
|
≤10m
|
|
速度精度
|
0.2m/s
|
|
更新率
|
1Hz
|
|
定位模式
|
支持单北斗
|
|
电源
|
|
|
供电电压
|
12V ~ 24V DC
|
|
电池
|
14.8V/6.8Ah
|
|
待机功耗
|
≤2W
|
|
工作时间
|
≥36h (60s入站一次)
|
|
接口特性
|
|
|
无线通信端口
|
蓝牙
|
|
有线数据接口
|
2路RS232（可定制）
|
|
电源接口
|
航插接口
|
|
环境指标
|
|
|
工作温度
|
-40°C~+60°C（天线）
|
|
存储温度
|
-40°C~+70°C（天线）
|
|
防尘防水
|
天线单元：IP67
|

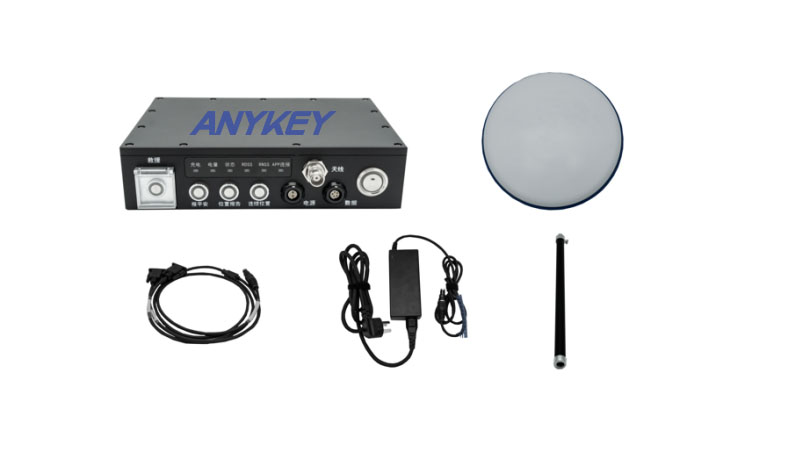

3. 装箱清单
表2 装箱清单表
|
序号
|
物品
|
数量
|
备注
|
|
1
|
主机
|
1台
|
|
|
2
|
天线
|
1个
|
|
|
3
|
天线线缆
|
1条
|
|
|
4
|
支撑杆
|
1个
|
|
|
5
|
数据线缆
|
1条
|
|
|
6
|
电源适配器
|
1个
|
|
|
7
|
专用背包
|
1个
|
|
|
8
|
使用维护手册
|
1本
|
|
|
9
|
装箱清单
|
1张
|
|
|
10
|
合格证
|
1张
|
|
|
11
|
包装箱
|
1套
|
|
